柱塞取样阀系列
公称通径
DN15~DN25
密封材质
软密封/硬密封
公称压力
≤6.4Mpa
连接方式

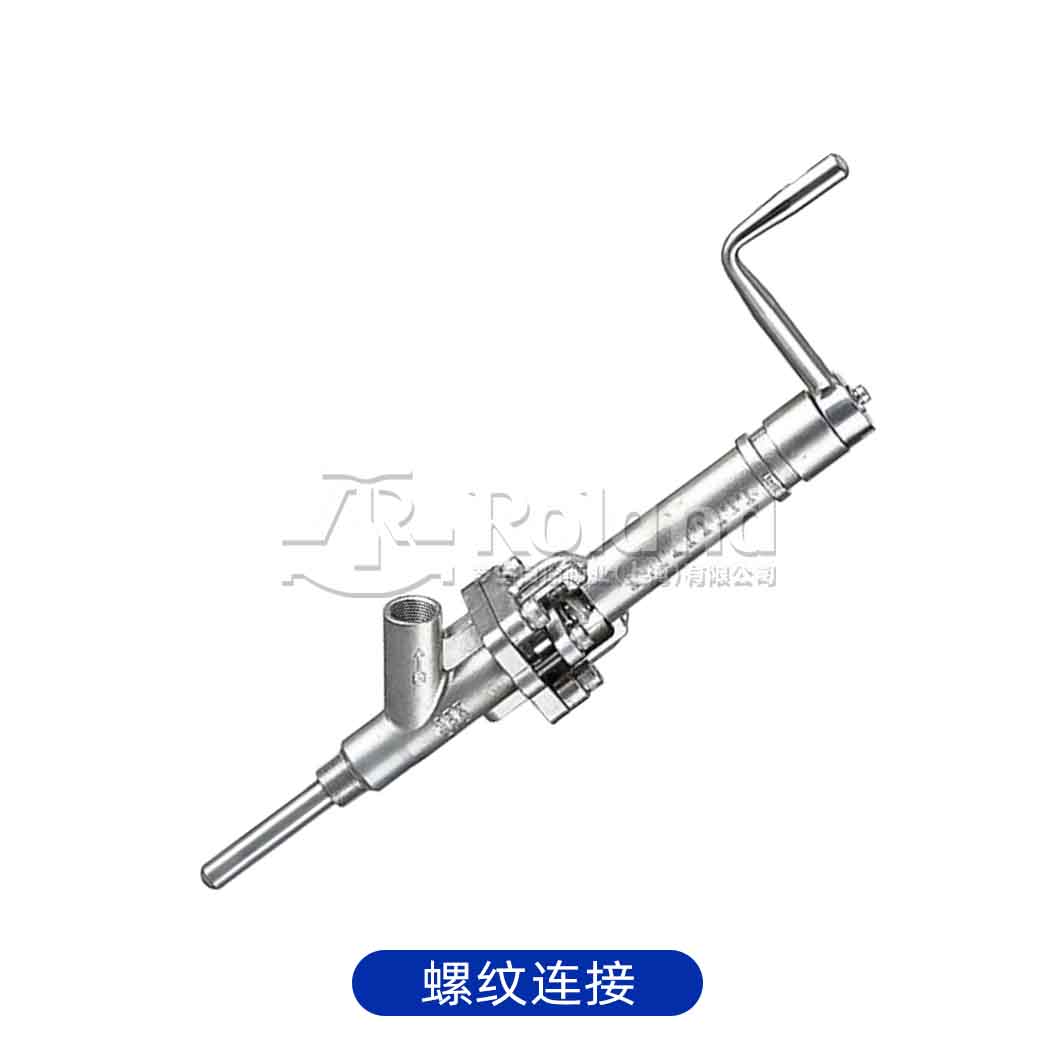

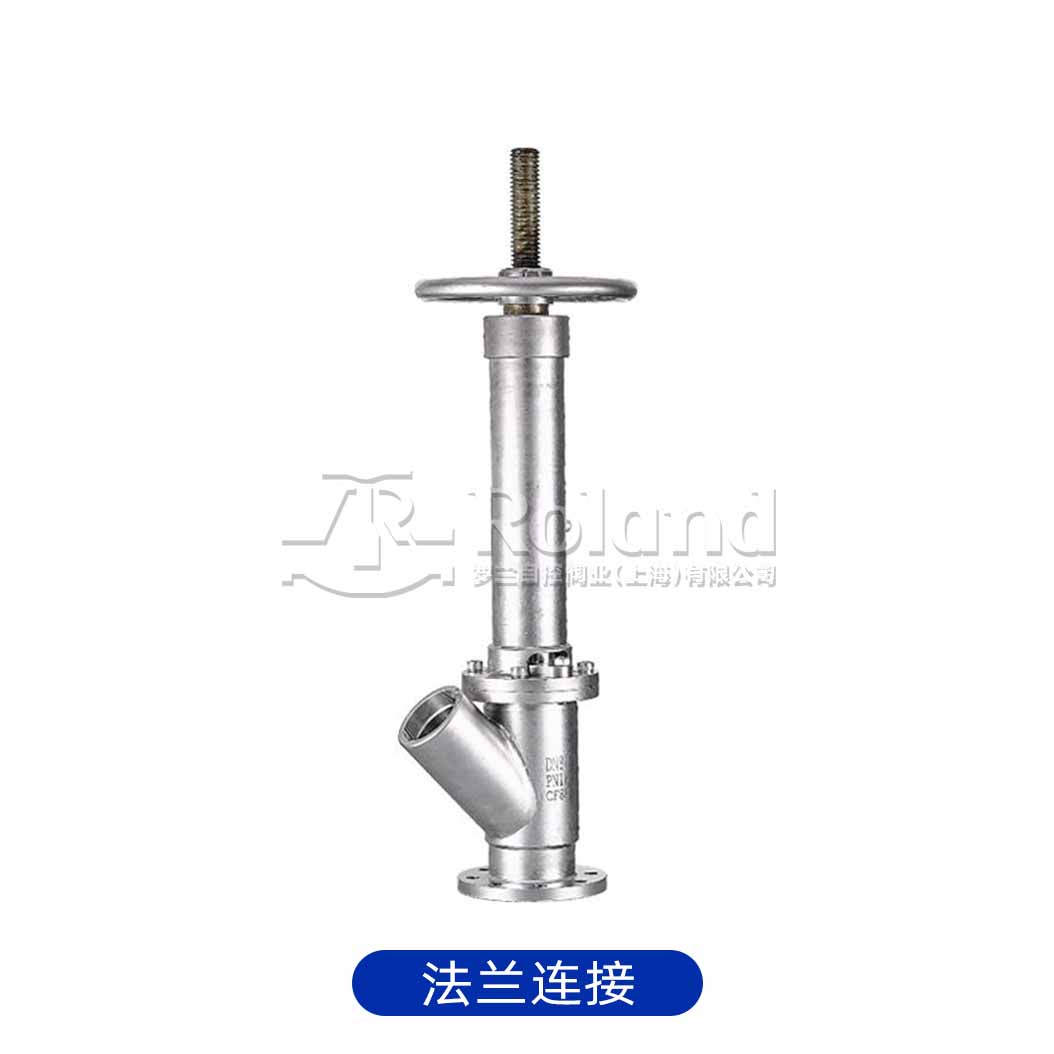

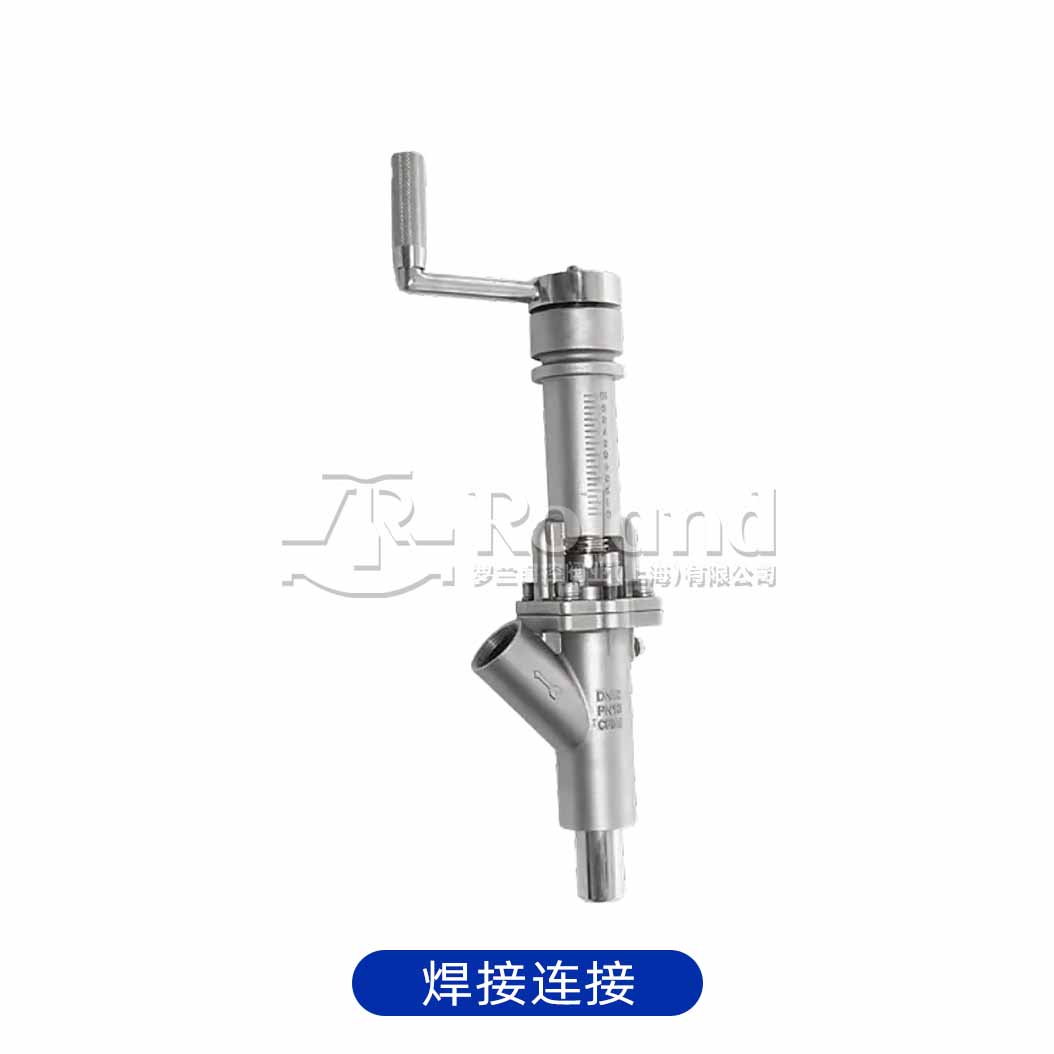

螺纹/法兰/焊接
适用介质
各种粘稠、无强腐蚀性的中低压液体或气体
适用温度
-45℃~425℃
阀体材质
不锈钢或定制
驱动方式
手动
产品简介
在线防堵取样阀,适用于石油化工装置中对管道、储罐内的各种黏稠介质,适用于易燃易爆等危害性介质、中低压气/液介质的无泄漏采样。根据介质特性可附加冷却,吹扫功能,适用于高温高粘度介质的取样,样品真实性强,准确性高,无残液/残气排放,有效地防止有毒有害介质对操作者的伤害。同时不会污染环境,避免了易燃易爆介质在采样时可能造成的危险事故。符合对环保和防火、防爆规范的要求。同时由于柱塞贯穿于阀体及联接法兰中,保证每次采样时不排残液/气,也消除了凝堵的因素。

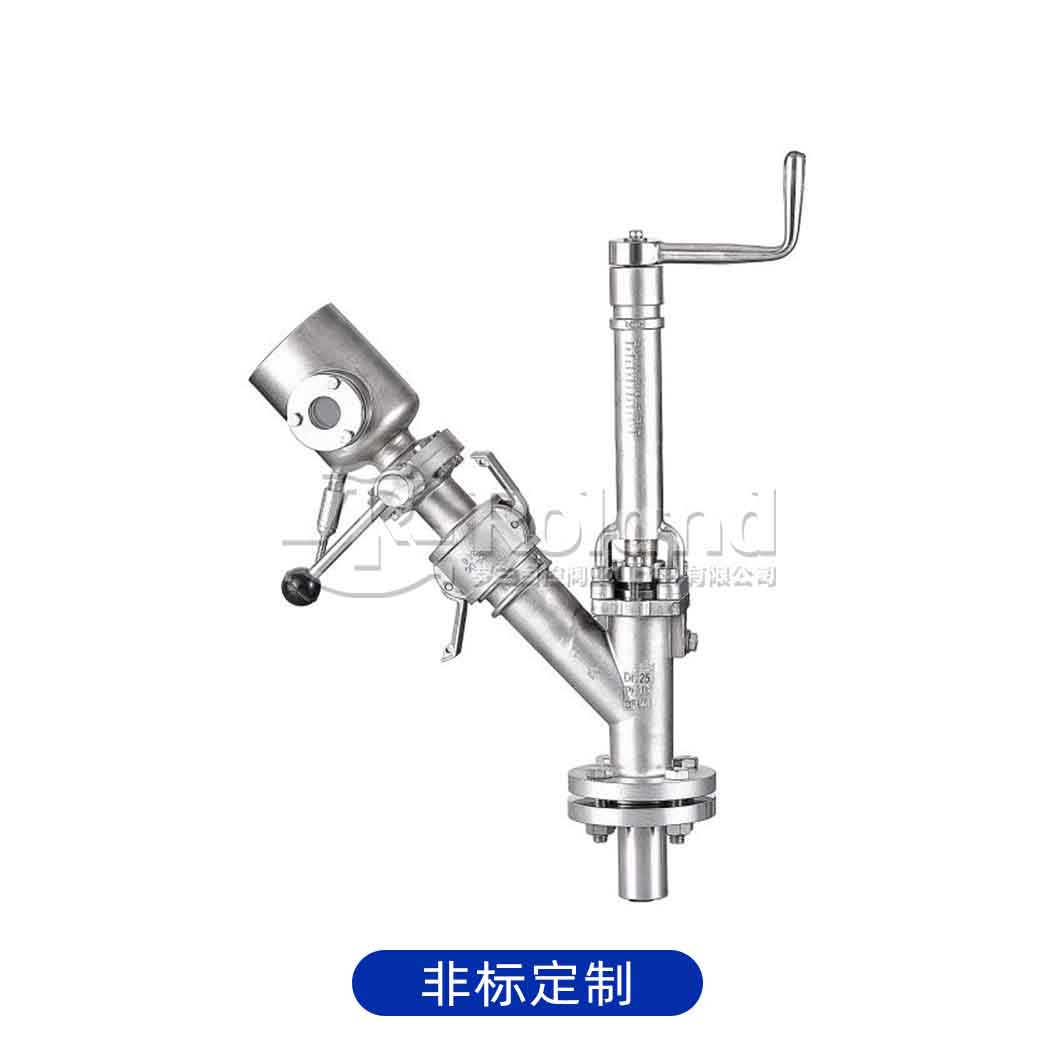

备注:如有特殊密封材质或特殊接口,可根据客户需求选型

产品特色

01

取样阀阀体采用优质不锈钢材料一体式精密铸造,避免泄漏点,安全可靠。具有耐腐蚀、耐高温与低温、耐磨损、高强度,延长取样阀的使用寿命,在管道中的稳定性更高。

02

取样阀可以直接连接生产管线,不影响主管线流量,阀杆通过手轮旋转带动阀杆及阀芯,阀芯上下提拉,可精确控制流量,精确控制取样量。

03

根据介质特性可选配采样容器(密闭式耐压玻璃容器/不锈钢采样钢瓶/普通盛样容器等)。

04

由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高了柱塞阀的使用寿命。

05

柱塞式取样阀,特别适用于结晶反应釜取样阀门,是化工企业生产,物料检验是否达到要求而特别设计的。

06

柱塞取样阀可以根据安装需要设计柱塞外露长度,确保容器取样口粘度大的物料不堵,是一种较理想的取样装置。

07

活塞圆柱精度高,保证活塞全行程运动顺畅,同时无阻塞,无泄漏。静态密封圈防止泄漏,并且在活塞运动时可以清除活塞上的沉淀物,防止阻塞发生。

08

防堵塞设计——向管道内推入的圆柱头,因而称之为内推阀。当管内有结疤时,阀头的推力足以将结疤压碎。由于阀头伸入阀前的短管,而短管与管道或容器相连,这就防止了物料在短管内的堵塞。

09

此阀采用径向阀柱密封圈,阀筒与阀体精确对位,及上下密封圈与阀柱的侧面密封性良好。双密封柱塞型取样阀门不会发生卡死现象,不会有阻塞情况出现。

10

柱塞式取样阀进出口为60度阀,形态如“Y”字,通常可称Y型阀或角阀,也可属于角阀中的一种特殊阀。此阀通常进口为外丝,出口为内丝。

11

阀柱采用两段T型槽连接,阀柱螺纹部与阀柱螺母相配,阀柱螺母靠螺纹旋紧在阀盖上,然后用销钉固定。阀柱和手柄采用四方连接,然后用螺母压紧,这样旋转手柄就可以开启或关闭阀门。

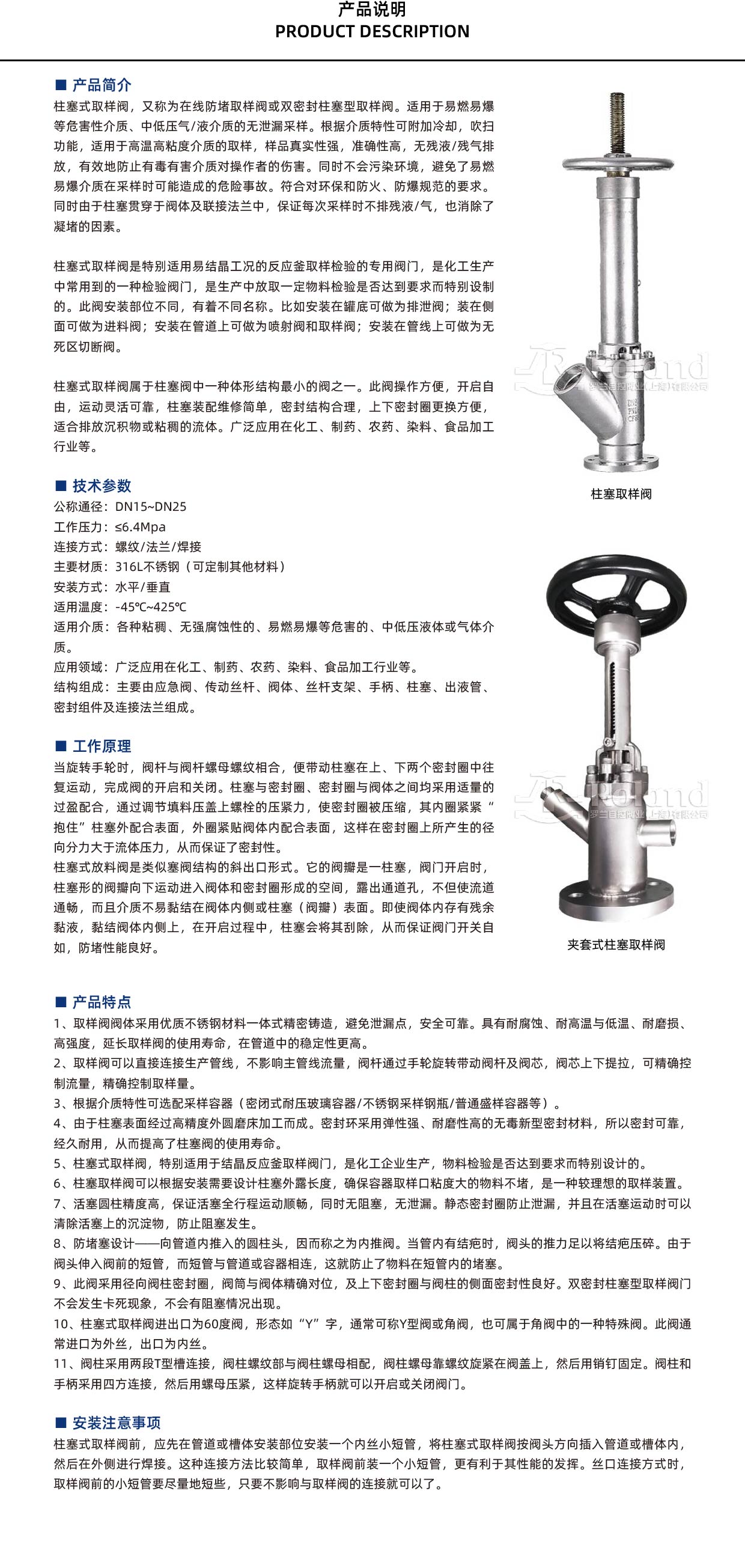

产品详情
